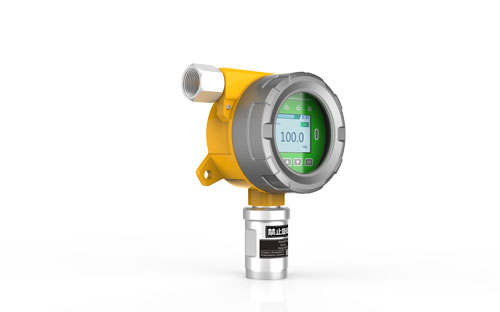

紅外CO2傳感器原理

二氧化碳傳感器主要是為了測量空氣中的二氧化碳濃度而存在的，在眾多的二氧化碳傳感器中，紅外二氧化碳傳感器是比較常見的一種傳感器，他是一種新型的電調制紅外光源的傳感器。

先進的點調制光源替代了以前的加熱調制部件，而且紅外二氧化碳傳感器還采用了高精度干涉濾光片一體化紅外傳感熱調制部件，高精度干涉濾光片一體化紅外傳感器以及單光束波長抑制技術。配合易拆卸的鍍金氣室及數據采集系統集成，即電調制非分光紅外氣體傳感器;紅外光源發射出 1-20um 的紅外光，通過一定長度的氣室吸收，再經過一個4.26μm 波長的窄帶濾光片后，由紅外傳感器監測透過4.26um波長紅外光強度，以此來探測二氧化碳?xì)怏w的濃度。

在設計傳感器的光學系統部分的時候，避免減少紅外傳感器微弱信號的衰減以及外界信號干擾的情況，紅外CO2傳感器采取了電磁屏蔽措施。為了使氣體紅外吸收信號具有較好的分辨率，在進行結構設計時,紅外光源、氣室、紅外探測器在同一光軸上;此外為了使得信號足夠大，使用了拋物線型反射鏡;紅外光源穩壓供電,保證測量氣體的準確度;紅外光源發出的紅外光入射到氣室，二氧化碳?xì)怏w吸收特定波長的紅外光，紅外傳感器根據表面得到穿透氣室的紅外光強度產生相對應的電信號。

由于調制紅外光的作用紅外傳感器輸出交流的電信號二氧化碳傳感器，通過精度高和飄移低的窄帶濾波前置放大電路放大以后，得到了一個和被測氣體濃度對應的直流信號送入MCU。紅外傳感器信號進行智能運算分析,然后經過數字濾波、線性插值以及溫度補償?shù)溶浖幚砗?給出氣體濃度測量值，并在二氧化碳?xì)怏w濃度達到設定的數值時給出報警信號。

解析紅外二氧化碳傳感器

二氧化碳傳感器在工業，農業，國防，醫療衛生，環境保護，航空航天等許多領域都有廣泛的應用。目前二氧化碳傳感器的種類很多，就其原理分有熱導式，密度計式、輻射吸收式、電導式二氧化碳傳感器硫化氫報警器，化學吸收式，電化學式，色譜式，質譜式，紅外光學式等。其中紅外光學式二氧化碳傳感器以其測量范圍寬、靈敏度高、精度高、反應快、有良好的選擇性及能進行連續分析和自動控制等特點已經成為二氧化碳?xì)怏w分析最常用的方法 。

按照測量光束的數目，紅外二氧化碳傳感器可分為時問雙光束結構和空間雙光束結構 n~l'uq 雙光束結構具有單光源、單氣室、單探測器件的優點．但萁最大弱點是存在活動部件，抗振性能差?？臻g雙光束結構無活動部件，克服了時間雙光束結構的缺點二氧化硫檢測儀，但結構復雜，元器件多，且對加工、裝配工藝要求高 +造價 昂貴 。

隨著電子技術、單片機技術的發展以及光電探測器件性能的提高+不切光單光束結構在紅外二氧化碳分析中已經展現了較好的應用前景。從光學結構上看，不切光單光束結翻是單光 源、單氣室、單探測器件，且無光束調制元件。因此．它的主要特點足無活動部件，抗振性能好，且結構簡單 。該紅外二氧化碳傳感器由紅外光源 、測量氣室、紅外探fj9『器、溫度和氣壓敏感元件，穩流電路、放大電路、單片機系統及采樣氣泵等組成，對于紅外二氧化碳傳感器，不論是采用時間雙光柬結構還是采用空問雙光束結構，其目的都是為了實現渤I量光柬與參考光束的參比處理，以消除紅外光源輻射功率及紅外探測器響應度溫度漂移等因素的影響，提高測量精度。對于不切光單光束結構．它只有測量光束，不能實現參比處理 。 為此該紅外二氧化碳傳感器采用了如下關鍵技術 ：

①設計并采用了高性紅外光源反饋穩流電路。該電路提供一恒定的光源電流，穩定紅外光源的輸出功率。紅外光源反饋穩流電路方框圖如圖 4所示，精密基準電壓 由MC1403輸出恒定的2V電壓作為比較器的比較基準。

②二氧化碳傳感器選用了高性能薄膜溫差電堆紅外探涮器件。

③采用附加誤差補償與單片機數據處理技術。環境參數變化(環境溫度和大氣壓的變化) 所產生的附加誤差是紅外氣體分析 中難 以有效解決的主要問題之一．在該傳感器中設置了溫度和氣壓敏感元件二氧化碳傳感器，并由單片機系統根據探測到的環境參數(溫度和氣壓)對附加誤差進行實時綜合補償和修正。
